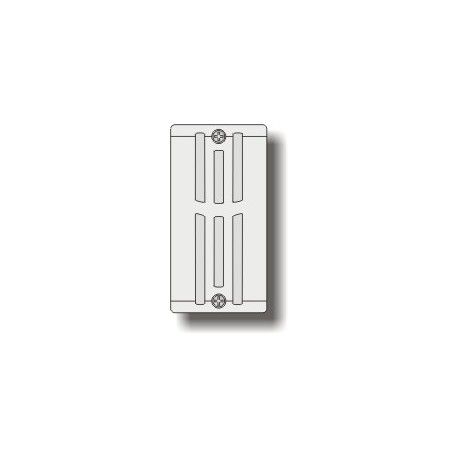

Czujnik temperatury Nexen - TS1
Standardowy, cyfrowy czujnik temperatury Nexen do sterowników serii SSxx
Czujnik TS1 przeznaczony jest do pomiaru temperatury w zakresie 0 - 125st C.
Czujnik posiada obwód bezpiecznika termicznego w postaci termostatu bimetalicznego o temperaturze zadziałania 150stC.
Czujnik wykonany jest w oparciu o cyfrowy układ pomiarowy. Zabudowany jest w
obudowie z tworzywa sztucznego (poliamid).
Dane do sterownika z czujnika przesyłane są w postaci cyfrowej transmisji szeregowej co zapobiega przekłamaniom, długość i przekrój przewodu połączeniowego nie wpływa na dokładność pomiaru temperatury.
Czujnik temperatury TS1 przeznaczony jest do montażu wewnątrz kabiny sauny na ścianie. Zaleca się montowanie czujnika w odległości 15 cm od sufitu lub według zaleceń producenta pieca lub kabiny. Czujnik musi być zamontowany w kierunku zgodnym ze wskazanym na rysunku poniżej.
Maksymalna długość przewodu połączeniowego wynosi 50m. Do podłączenia czujnika zaleca się stosowanie przewodów do transmisji danych o przekroju żyły 0.25mm . Długość i przekrój przewodu połączeniowego nie wpływa na dokładność pomiaru temperatury. W przypadku zastosowania innych przewodów o długości powyżej 5m zaleca się stosowanie rezystora obciążającego.
Dane techniczne
Zakres pomiarowy: 0 - 125 C
Dokładność pomiaru: +/- 0.5ºC
Bezpiecznik termiczny: termostat bimetaliczny
Wymiary: 56 x 31 x 24 mm
